一、用途
ZG系列電動振動給料機廣泛用于礦山、冶金、煤炭、火電、耐火、玻璃、建材、輕工、化工、機械、糧食等行業中，用于把粉狀、顆粒狀及粉體物料從貯料倉或其他貯料設備中均勻或定量的給到受料設備中。例如向破碎機、分選設備、篩選設備、運輸機械等輸送散裝物料。并可用于自動配稱、定量安裝、自動控制的流程中，實現流水作業自動化。
二、特點
(1)體積小，重量輕，結構簡單。
(2)振幅穩定，運轉可靠，安裝、操作和維修都方便。
(3)輸送效能高，能耗低，對各種物料適應性強。
(4)噪音低，有利于改善工作環境。
三、結構和工作原理

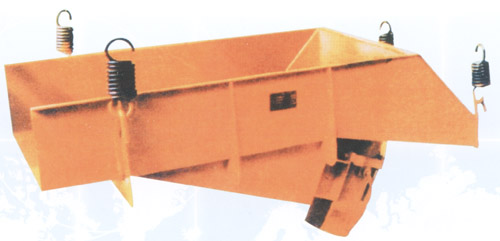

結構：ZG系列電機振動給料既有給料槽，傳振體，振動電機、減震裝置四部分組成。
工作原理：ZG系列電機震動給料機的給料過程是利用特制地振動電機驅動給料槽沿傾斜方向作周期直線王府振動來實現的，當給料槽振動的加速度垂直分量大于重力加速度時，槽中的物料將被拋起，并按照拋物線的軌跡向前跳躍運動，拋起和下落1/50秒內完成，由于振動電機的連續激振，給料槽連續振動，槽中的物料則連續向前跳躍，以達到給料目的。
四、技術參數表
項目技術參數型號 | 槽型寸寬×高（MM） | 生產率（t/h） | 最大給料粒度 | 雙振幅 | 振動頻率 | 功率 | 外形尺寸 長×寬×高 | |
水平 | -10 | |||||||
ZG400 | 400×1000×200 | 30 | 40 | 100 | 4 | 1450 | 2×0.25 | 1337×750×600 |
ZG500 | 500×1000×200 | 60 | 85 | 150 | 4 | 1450 | 2×0.25 | 1374×800×630 |
ZG630 | 630×1250×200 | 110 | 150 | 200 | 4 | 1450 | 2×0.25 | 1648×1000×767 |
ZG700 | 700×1029×250 | 130 | 180 | 250 | 4 | 960 | 2×0.25 | 1548×1010×791 |
ZG800 | 800×1500×250 | 170 | 250 | 250 | 5 | 960 | 2×0.25 | 1910×1180×850 |
ZG900 | 900×1483×250 | 200 | 270 | 250 | 5 | 960 | 2×0.25 | 2003×1170×860 |
ZG1000 | 1000×1750×250 | 290 | 410 | 250 | 5 | 960 | 2×0.75 | 2190×1238×912 |
ZG1100 | 1100×1673×250 | 320 | 450 | 300 | 5 | 960 | 2×1.1 | 2151×1362×980 |
ZG1250 | 1250×2000×315 | 500 | 700 | 300 | 5 | 960 | 2×1.1 | 2540×1506×1009 |
ZG1300 | 1300×2040×300 | 520 | 720 | 500 | 5 | 960 | 2×1.5 | 2544×1556×1119 |
ZG1500 | 1500×2250×300 | 780 | 1080 | 500 | 5 | 960 | 2×2.2 | 2794×1776×1220 |
ZG1600 | 1600×2500×315 | 830 | 1190 | 500 | 5 | 960 | 2×2.2 | 3050×1876×1101 |
ZG1800 | 1800×2325×375 | 970 | 1320 | 350 | 5 | 960 | 2×3.0 | 2880×2210×131 |
ZGH1250 | 1250×2000×315 | 500 | 700 | 350 | 5 | 960 | 2×1.5 | 2534×1506×1075 |
ZGH1300 | 1300×2040×300 | 520 | 730 | 500 | 5 | 960 | 2×1.5 | 2534×1556×1177 |
ZGH1500 | 1500×2250×300 | 780 | 1080 | 500 | 5 | 960 | 2×2.2 | 2784×1776×1216 |
ZGH1600 | 1600×2500×315 | 830 | 1190 | 500 | 5 | 960 | 2×2.2 | 3044×1866×1170 |
ZGH1800 | 1800×2325×375 | 970 | 1300 | 500 | 5 | 960 | 2×4.0 | 2925×2200×1555 |
ZGH2000 | 2000×3000×400 | 1300 | 1800 | 500 | 5 | 960 | 2×4.0 | 3680×3400×1560 |
